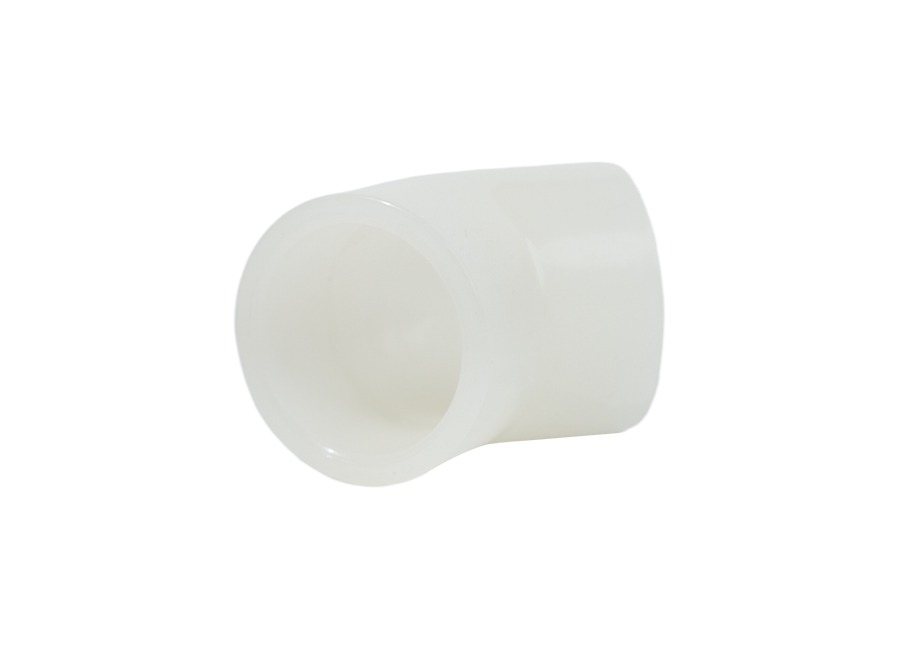

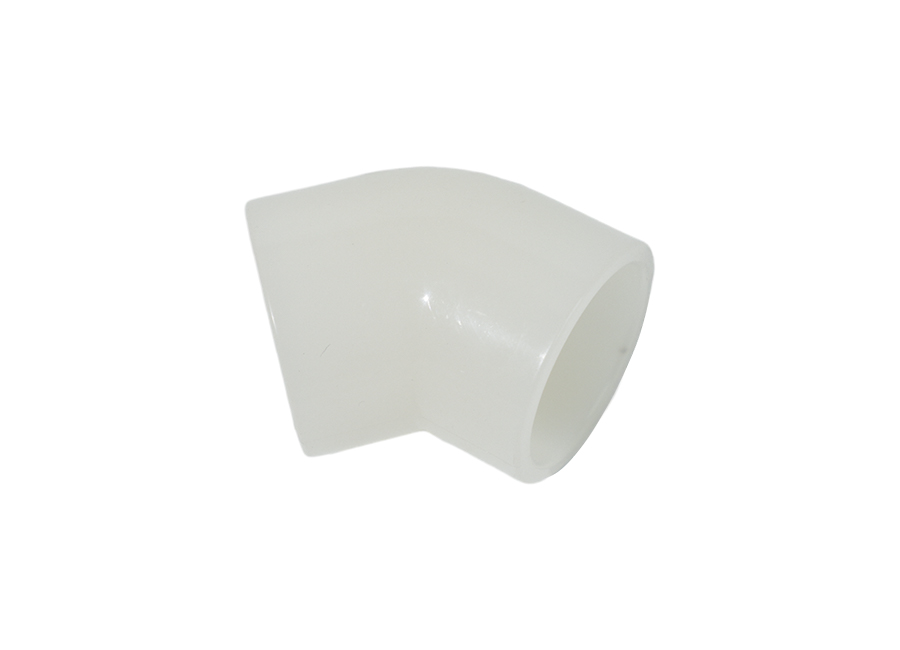

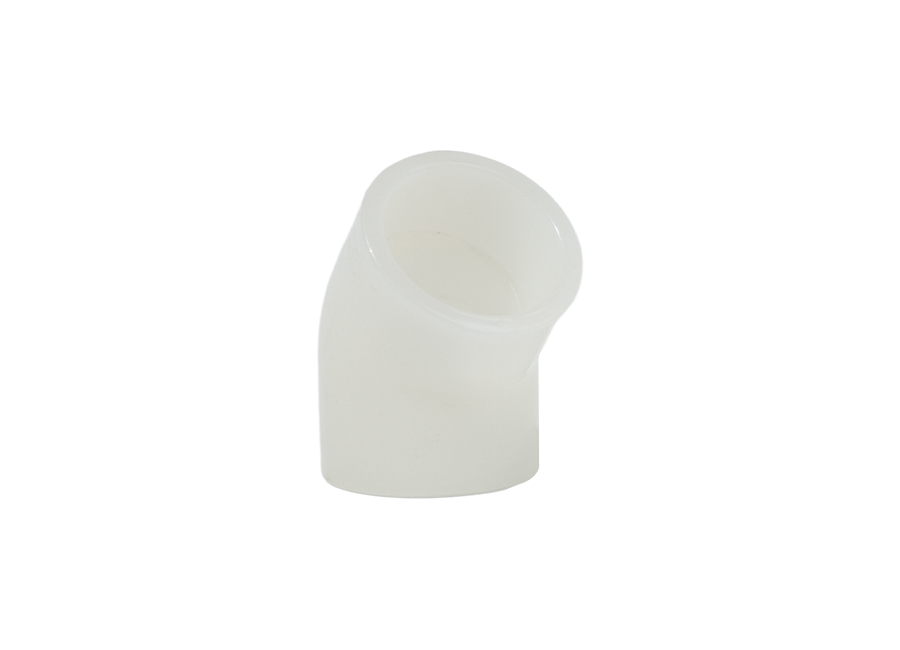

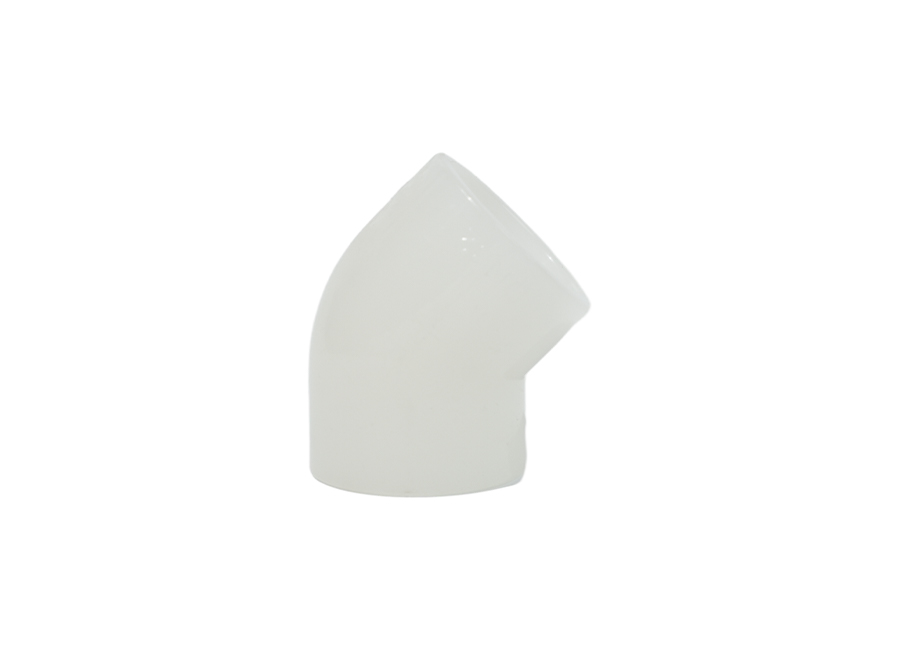

PVDF 45 graden elleboog

De PVDF 45-elleboog, zorgvuldig vervaardigd uit hoogwaardig PVDF-materiaal, behoudt de prestaties, zelfs in omgevingen met hoge temperaturen. Het beschikt over een uitstekende mechanische sterkte en hardheid, is bestand tegen hoge drukken en mechanische belastingen en garandeert een stabiele werking van het pijpleidingsysteem. Deze elleboog is geschikt voor een verscheidenheid aan industrieën, vooral die welke weerstand tegen corrosieve media vereisen. Het rationele ontwerp en de handige installatiemethode maken het tot een onmisbare hoogwaardige pijpleidingconnector in technische projecten. Kies het PVDF 45-elleboogstuk voor betrouwbare ondersteuning en bescherming voor uw pijpleidingsysteem.

ORDER SAMPLES

Materiaal: PVDF
Drukwaarden: 0,6 MPa, 1,0 MPa
Verbindingsmethoden: mof en spie, lassen
Kleur: Wit
Productienormen: ISO 10931, DIN 8077/8078, EN 14577
Dichtheid: 1,17~1,79 g/cm³
Smeltpunt: 172°C
Langdurig gebruik Omgevingstemperatuurbereik: -40 tot 150°C
Warmteafbuigingstemperatuur: 112 tot 145 °C

Introductie van productparameters

PVDF 45 graden elleboog PVDF 45 graden elleboog

45° elleboog (stomplas)
Nominaal buitenste diameter De	Buitenste diameter D	Wanddikte S		Elleboog 45°


		0.6 MPa	1.0 MPa	Recht buis lengte H2	Centrum toendZ2 minimaal
75	75			1.5	0.136
90	90			1.9	0.21
110	110			1.9	0.27
125	125			2.4	0.44
140	140		0.93	2.4	0.56
160	160		1.11	2.9	0.82
180	180	2.5	1.49	3.6	1.299
200	200	2.5	2.27	4.3	1.858
225	225	2.8	2.88	5.1	2.63
250	250	3.2	3.64	6.3	3.971
280	280	3.9	4.72
315	315	4.4	5.95
355	355	5.0	7.32
400	400	5.6	9.154
450	450	6.2	10.888
500	500	7.1	13.639
560	560	7.6	17.329
630	630	8.5	21.97

45° elleboog (mof)
Nominaal buitenste diameter De	Buitenste diameter DH	Elleboog 45° B	Schelp muur dikte S	Sleuf gat direct DH	Sleufarm dikte T	Sleuf diepte H1


32	32	50	2.1	32.4	1.6	23
40	40	57	2.6	40.5	2.4	26
50	50	66	3.3	50.6	3	30
63	63	80	4.2	63.7	3.8	35
75	75	94	5.0	75.8	4.5	40
90	90	107	6.0	91	5.4	46
110	110	122	7.3	111.1	6.6	48
125	125	129	8.5	126.2	7.8	51
140	140	143	9.3	141.4	8.4	54
160	160	164	11.6	161.6	9.6	58
180	180	156	12.2	181.8	10.8	62
200	200	178	13.2	202	12.4	66
225	225	213	14.9	227.1	13.4	71
250	250	230	17.0	252.4	15.7	77
280	280	260	18.5	282.6	16.7	82
315	315	300	20.8	318	18.8	89
355	355	345	23.5	358.3	21.2	97
400	400	390	26.5	403.7	23.9	106
450	450	440	30.4	454	27.6	116
500	500	485	33.9	504.5	30.8	127
560	560	550	34	565	33.1	134
630	630	615	34	635	33.2	145

PVDF 45 graden elleboog advantages

1. De PVDF 45°-elleboog is zowel stevig als lichtgewicht, met een hoog smeltpunt tot 172°C, waardoor hij stabiel blijft in omgevingen met hoge temperaturen zonder gemakkelijk te smelten of te vervormen.
2. Het is bestand tegen de erosie van een verscheidenheid aan chemicaliën, presteert vooral goed in zure en alkalische omgevingen en biedt betrouwbare bescherming voor pijpleidingsystemen in industrieën zoals de chemische en farmaceutische sector.
3. Het ontwerp van de PVDF-elleboog van 45 graden is rationeel en gemakkelijk te installeren. De standaard flensverbinding maakt het installatieproces eenvoudig en snel, waardoor de constructieproblemen en -kosten worden verminderd.
4. Het productmateriaal is niet giftig en geurloos, voldoet aan de eisen op het gebied van milieubescherming en vormt geen gevaar voor het milieu of de gebruikers, waardoor de gezondheid en veiligheid van werknemers wordt gegarandeerd.

Toepassingen

01 / 01

Chemische Industrie

Chemische Industrie

Dankzij de geweldige chemische corrosieweerstand kan het verschillende corrosieve media, zoals zuren en basen, veilig en stabiel transporteren, waardoor wordt voldaan aan de behoeften van de chemische productie. Tegelijkertijd zorgt het lichtgewicht en flexibele ontwerp ervoor dat hij zich gemakkelijk kan aanpassen aan verschillende complexe pijpleidinglay-outs, waardoor de efficiëntie en het gemak van de chemische productie worden vergroot. Bovendien heeft de PVDF-elleboog van 45 graden ook een uitstekende drukweerstand en weerstand tegen hoge temperaturen, waardoor deze stabiel kan werken onder omstandigheden van hoge druk en hoge temperaturen, waardoor de continuïteit en veiligheid van de chemische productie wordt gegarandeerd. Bij chemische reacties en syntheseprocessen speelt de PVDF 45 graden-elleboog ook een belangrijke rol. Het kan worden gebruikt om reactoren en opslagapparatuur met elkaar te verbinden, waardoor een soepele vloeistofstroom tijdens het reactieproces wordt gegarandeerd en tegelijkertijd wordt voorkomen dat de pijpleiding wordt gecorrodeerd door chemische stoffen.
